LD-AF型法兰式转速转矩传感器

产品特点:

1. 电源供电和信号传递为非接触式。
2. 无轴承，转速适用范围广
3. 与动力轴、负载轴联接为刚性联接
4. 安装调试方便，用户轴的径向跳动小于0.05mm 轴向动小于0.5m 即可适用传感器底部调节螺栓可方便调节安装间隙。
5. 该型号有带 485总线输出和不带 485 总线输出两种:标准型不带 485 口:总线型带485 口，电脑 USB 数据线，带上位机测量软件。
6. 该型号产品出厂前都做动平衡，适合高转速。

型号命名：

技术参数：

1. 扭不准确度:0.1~0.5%F·S
2. 过载能力:150%F·S
3. 输出信号:频率信号(TTL 方波)
4. 工作温度:-20一60C
5. 转速准确度:无累积误差
6. 齿数:6:30:60
7. 转矩输出频率:10KHz士5KHz; 或 20KHz10KHz: (可选)8、供电标准:DC士12V，+24VDC(可选)
8. 传感器功耗:4W

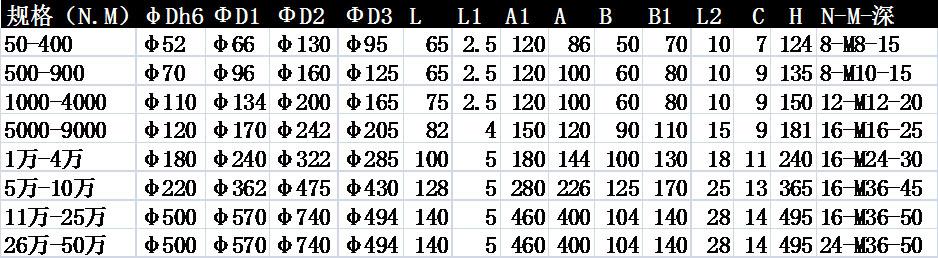

外形尺寸图：

安装方式：

1. 安装时，先将一端的4个螺栓和卡子拆下保存，装上联轴器固定在负载或动力轴伸上;再将另一端的 4个螺栓和 卡子拆下保存，装上联轴器，与动力或负载轴固定;旋动 4个螺栓顶住底面，保证转子法兰与壳体间隙，左右上下大致均匀，固定底座，检测转动灵活，转速转矩信号正确，即可工作。
2. 传感器安装时转子、定子有方向配合，看内部变压器线圈，转子宽边对应3定子宽边，转子窄边对应定子窄边。
